Próba obciążeniowa wiaduktu w Cergowej na budowie S19 odcinek Dukla – Barwinek
POWIAT KROŚNIEŃSKI. 520 ton – takiemu obciążeniu poddawane były pale wielkośrednicowe wykonane pod budowę wiaduktu w miejscowości Cergowa. Wiadukt ten jest jednym z czterech powstających na budowanym odcinku S19 Dukla – Barwinek.

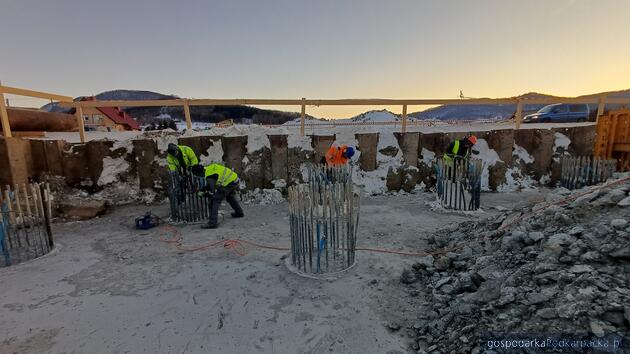

Pod wiaduktem WS 2/3 w Cergowej powstało 40 pali wielkośrednicowych o średnicy 1 metra, a cztery z nich przeszły właśnie statyczne próby obciążeniowe na wciskanie. Badanie pojedynczego pala trwa około 4–5 godzin, dlatego komplet prób dla całego obiektu zajął około 20 godzin. Każdy z pali został obciążony siłą 5177 kN, czyli ok. 520 ton.

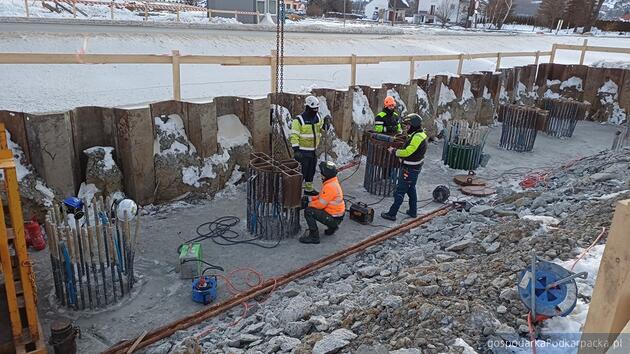

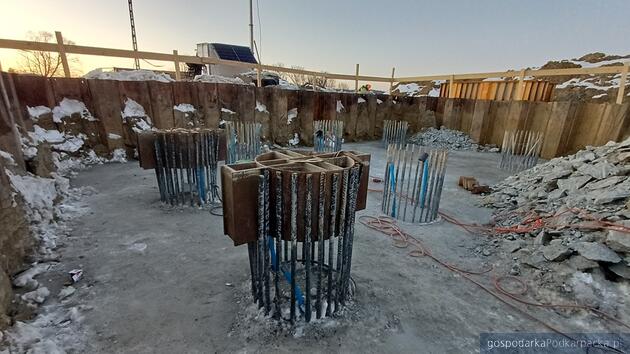

Celem badań jest weryfikacja rzeczywistej nośności fundamentów palowych. Próba polega na stopniowym obciążaniu głowicy pala oraz jednoczesnym pomiarze jego osiadania, co pozwala ocenić zachowanie fundamentu pod obciążeniem.
Trasa między Duklą a Barwinkiem graniczy bezpośrednio ze Słowacją. Jednocześnie jest to jeden z trudniejszych odcinków drogi ekspresowej S19 pod względem budowy geologicznej i uwarunkowań środowiskowych. Wykonawcą tego 18-kilometrowego odcinka jest firma Polaqua, a wartość kontraktu to ponad 1,5 mld zł.
W ramach zadania wybudowany zostanie węzeł drogowy Barwinek, zlokalizowany w miejscu połączenia drogi ekspresowej S19 z istniejącą DK19. Wybudowane zostaną także obiekty inżynierskie. W ciągu trasy głównej będzie to 15 estakad. Najdłuższa będzie miała aż 1100 m długości i rozpięta będzie nad doliną na filarach o wysokości ok. 27 m od poziomu terenu. Powstanie również siedem mostów, cztery wiadukty drogowe, pięć przejść dla zwierząt (trzy dla zwierząt małych, jedno dla zwierząt średnich, jedno dla zwierząt dużych), a także szereg obiektów w ciągu poprzecznych oraz dodatkowych jezdni.
Ponadto droga zostanie wyposażona w urządzenia bezpieczeństwa ruchu drogowego (BRD) oraz ochrony środowiska. Przebudowane i rozbudowane zostaną kolidujące drogi poprzeczne, a także infrastruktura techniczna oraz cieki i urządzenia melioracyjne. Powstaną również cztery miejsca do kontroli i ważenia pojazdów.
GDDKiA podpisała z CINEA (Europejska Agencja Wykonawcza ds. Klimatu, Infrastruktury i Środowiska) Grant Agreement (GA), którego przedmiotem jest dofinansowanie projektu pn. Stworzenie transgranicznego połączenia drogowego na szlaku Via Carpatia pomiędzy Polską i Słowacją, obejmujący realizację drogi ekspresowej S19 odc. Dukla – Barwinek (granica państwa) w ramach instrumentu Łącząc Europę (CEF 2).
Dofinansowanie obejmuje projektowanie i budowę drogi ekspresowej S19 oraz wykup gruntów niezbędnych do realizacji inwestycji zarówno na terenie Polski, jak i Słowacji. Zgodnie z GA dofinansowanie wynosi 85 proc. Dla odcinka S19 między Duklą a Barwinkiem kwota dofinansowania wynosi 326 161 490 EUR.
