Budowa S19: Rozpoczęło się odwracanie maszyny Karpatka
POWIAT RZESZOWSKI.

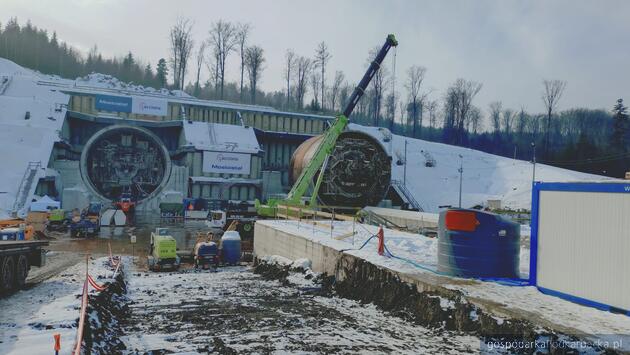

Na budowie drogi ekspresowej S19 odcinek Rzeszów Południe-Babica rozpoczął się obrót maszyny TBM (TunnelBoring Machine) nazywanej Karpatka, służącej do drążenia tunelu.

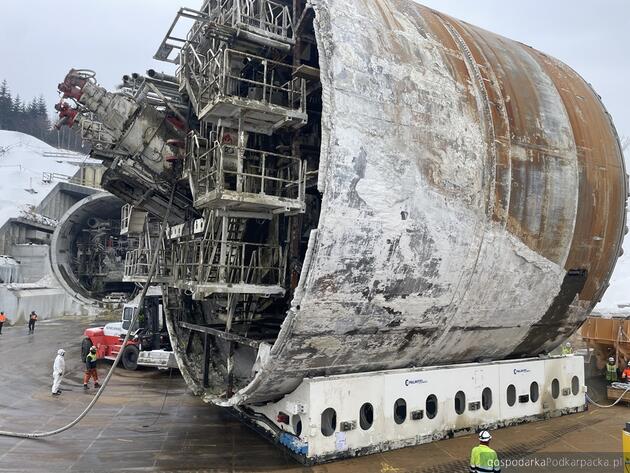

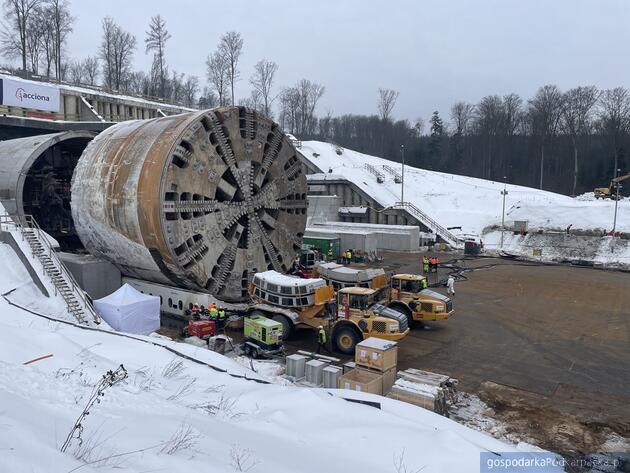

Rozłączono instalacje hydrauliczne, przeprowadzono spawanie usztywnień ogona tarczy, montaż AirMovera pod jej transport (półkolisty sprżet widoczny na zdjęciach), następnie obrót i ustawienie tarczy przed kołyską startową. To skomplikowana operacja.
Nie wiadomo ile potrwa drążnie drugiej nitki tunelu. Przy sprzyjających warunkach może to zająć ok. 9 miesięcy Samo odwrócenie maszyny może potrwać kilka tygodni.
Tunel o długości 2255 m składał się będzie z dwóch naw, które zostaną połączone 15 przejściami poprzecznymi oraz dodatkowym przejazdem awaryjnym. Każda z naw będzie miała po dwa pasy ruchu oraz dodatkowy pas awaryjny.
Wykonawcą odcinka S19 Rzeszów Południe – Babica jest konsorcjum Mostostal Warszawa i Acciona.
Karpatka ma 114 metrów długości i 15,16 metrów średnicy. Jej waga to 4400 ton. Posiada napęd hydrauliczno-elektryczny i 12 silników, każdy o mocy 1 megawata. Ważący 440 ton pierścień skrawający obraca się z prędkością do 2 obrotów na minutę oraz posiada 471 narzędzi służących do wiercenia. Maszyna przejdzie ponad 100 metrów poniżej szczytu wzgórza Grochowiczna.
W związku z wykryciem metanu koniecznie było odpowiednie przygotowanie maszyny TBM do pracy w warunkach metanowych. Po analizach przeprowadzonych przez ekspertów z zakresu górnictwa, w ramach doposażenia maszyny, konieczne było m.in. zamontowanie systemu czujników wykrywających obecność metanu na etapie drążenia tunelu oraz montaż zmodyfikowanego systemu wentylacji o zwiększonej wydajności umożliwiającego przewietrzanie tunelu i niedopuszczenie do gromadzenia się metanu wewnątrz wyrobiska. Niezbędna była także wymiana części podzespołów na urządzenia mogące pracować w stwierdzonych warunkach.
Wszystkie te prace wynikają z zapisów unijnej dyrektywy ATEX, odnoszącej się do urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej. Wymaga ona, aby urządzenia i maszyny, które pracują w atmosferze grożącej zapalaniem lub wybuchem metanu, posiadały odpowiednie zabezpieczenia, przede wszystkim iskrobezpieczne.
Warto podkreślić, że proces drążenia tunelu podlega pod przepisy prawa geologicznego i górniczego, w związku z czym wykonawca opracował projekt wykonania tunelu w warunkach zagrożenia metanowego, który zyskał pozytywną opinię Komisji ds. zagrożeń w zakładach górniczych przy Wyższym Urzędzie Górniczym w Katowicach. W dalszej kolejności została przygotowana niezbędna dokumentacja, która zgodnie z przepisami została w kwietniu br. zatwierdzona przez Dyrektora Okręgowego Urzędu Górniczego w Krośnie. To dało nam formalnie zielone światło na przygotowanie się do rozpoczęcia drążenia tunelu.
